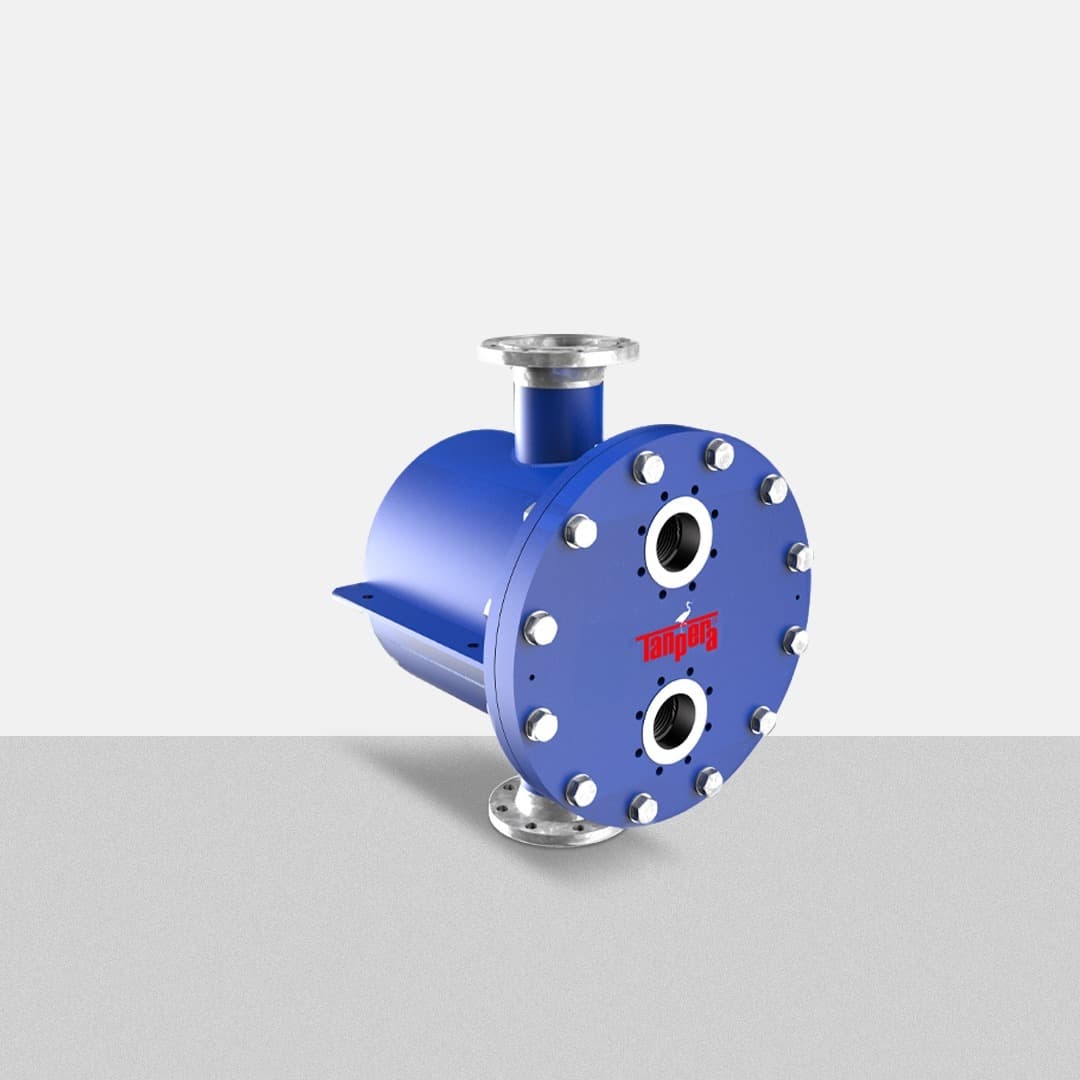

Shell & Plate Wärmetauscher
Plate Heat Exchangers
Tanpera Shell & Plate Wärmetauscher sind speziell entwickelt, um die Wärmeübertragungsanforderungen anspruchsvoller Fluide zu erfüllen. Dimensionierung, Fertigung und technischer Kundendienst werden vom Tanpera-Projektteam bereitgestellt.
Über Shell & Plate Wärmetauscher
Tanpera Shell & Plate Wärmetauscher sind speziell entwickelt, um die Wärmeübertragungsanforderungen anspruchsvoller Fluide zu erfüllen. Dimensionierung, Fertigung und technischer Kundendienst werden vom Tanpera-Projektteam bereitgestellt.
Mantel-Platten-Architektur

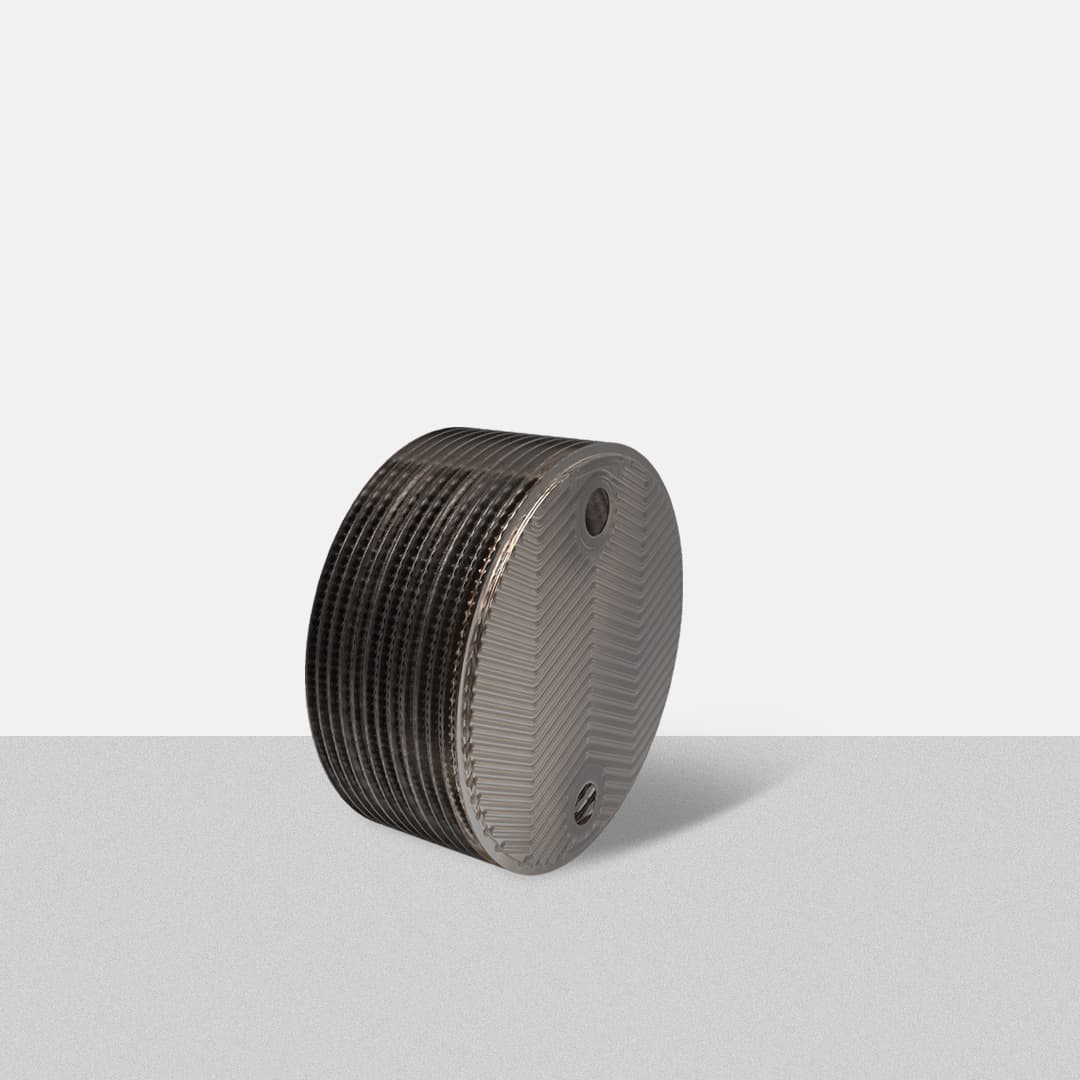

In Shell & Plate Wärmetauschern zirkulieren Fluide in getrennten Kanälen zwischen Mantel und Platten zur Wärmeübertragung. Das Kassetten-Platenpaket bietet den Vorteil einer vollständig geschweißten, dichtungsfreien Konstruktion für Prozesse mit hohem Druck und hoher Temperatur. Das Plattenspiralen-Design fördert turbulente Strömung und erhöht die Wärmeübertragungseffektivität.
Haltbarkeit und Effizienz
Breite Kanalgeometrie ermöglicht unterbrechungsfreien Betrieb mit schmutzigen, partikelhaltigen und hochviskosen Fluiden. Das modulare Platenpaket bietet Wartungs- und Reinigungsfreundlichkeit; bevorzugt in petrochemischen, schwerindustriellen und Hochdruck-Prozessanwendungen.
Hauptmerkmale
- Hohe Druck- und Temperaturbeständigkeit mit Mantel-Platten-Architektur.
- Breites Kanaldesign; geringes Verstopfungsrisiko bei partikelhaltigen und viskosen Fluiden.
- Vollständig geschweißter Mantel; dichtungsfreier Abdichtungsvorteil.
- Zuverlässige Wärmeübertragung in petrochemischen, Düngemittel-/Ammoniaksynthese- und Schwerindustrieprozessen.
Installation und Inbetriebnahme
Vor der Installation sollten hydraulische Anschlüsse, Filtration und die Ausdehnungslösung gemäß Projektdesign geplant werden. Bei der Inbetriebnahme sind Druckprüfung, Durchflussregelung und Temperaturkontrolle durchzuführen. Das Tanpera-Technikteam bietet Vor-Ort-Support und Schulungen.
Kundendienst
Durch regelmäßige Inspektion und Leistungsmessung bleibt die Systemeffizienz langfristig erhalten.
Häufig gestellte Fragen
Shell & Plate Wärmetauscher sind vollständig geschweißte Wärmetauscher, bei denen Fluide in getrennten Kanälen innerhalb eines Kassetten-Platenpakets im Mantel zirkulieren und Wärme austauschen. Sie liefern zuverlässige Wärmeübertragung unter hohem Druck und hoher Temperatur; breite Kanalgeometrie reduziert Verstopfungsrisiko bei partikelhaltigen und viskosen Fluiden.
Im Vergleich zu gedichteten Plattenwärmetauschern arbeiten Shell & Plate Einheiten dank vollständig geschweißter, dichtungsfreier Konstruktion zuverlässiger bei hohem Druck und aggressiven Fluiden. Sie können kompakter als Rohrbündelwärmetauscher sein und sind eine geeignetere Alternative als gedichtete Platten für partikelhaltige Prozessfluide.
Platten und Mantel sind typischerweise AISI 304/316-Edelstahl; Duplex oder projektspezifische Legierungen werden für aggressive Chemikalien und Hochtemperaturanwendungen verwendet. Materialauswahl basiert auf Fluidchemie, Temperatur und Druckprofil.
Verbreitet in Petrochemie, Düngemittel- und Chemieindustrie, Schwerindustrie, Abwasserheizung und Kraftwerksanwendungen. Bevorzugt für Prozesse mit hohem Druck und hoher Temperatur und für Heizung oder Kühlung partikelhaltiger/viskoser Fluide.
Prozessdruck, Temperatur und Fluidchemie bestimmen Platten-/Mantelmaterial und Auslegungsklasse. Vollständig geschweißte Shell & Plate Konstruktion wird für Hochdruck- und Hochtemperaturanwendungen bevorzugt. Das Tanpera-Ingenieurteam empfiehlt die passende Druck-Temperatur-Klasse und Materialauswahl auf Basis Ihrer Projektdaten.
Durchfluss, Temperatur, Viskosität, Partikelgröße, Auslegungsdruck und zulässiger Druckverlust werden berücksichtigt. Plattenfläche und Mantelgröße bestimmen die Kapazität. Bei Übermittlung Ihrer Projektdaten wird ein detaillierter Dimensionierungsbericht erstellt.
Das modulare Platenpaket verbessert den Zugang für Wartung und Reinigung. Ein regelmäßiges Reinigungsprogramm erhält die Leistung in Schmutzfluid-Anwendungen. Druckprüfung und Platenpaketkontrollen sollten zur periodischen Wartungsroutine gehören.
Sie können die Broschüre und das Bedienungshandbuch als PDF auf der Registerkarte Dokumente der Produktseite herunterladen. Aktuelle technische Unterlagen werden regelmäßig in diesem Bereich veröffentlicht.
Sie können Ihre Projektdaten über das Angebotsformular auf der Produktseite übermitteln oder unser Vertriebsteam unter sales@tanpera.com kontaktieren. Unser Ingenieurteam meldet sich für Dimensionierung und Preisgestaltung auf Basis Ihrer Projektdaten.
