Rohrbündelwärmetauscher
Shell & Tube Heat Exchangers

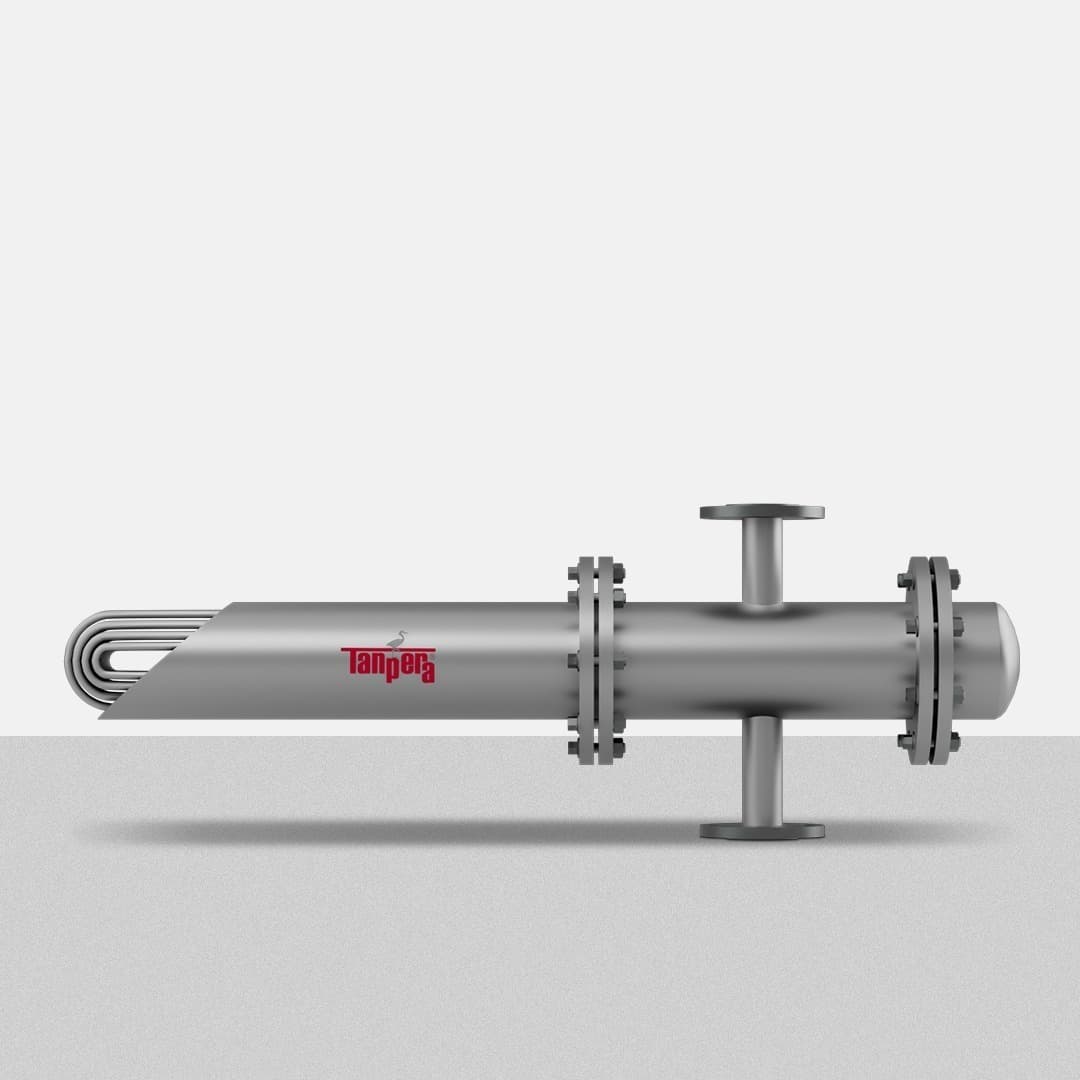

TANPERA Rohrbündelwärmetauscher können je nach Prozessanwendung als U-Rohr- oder Geraderohr-Einheiten ausgelegt werden. Rohrtyp, Material, Wandstärke und Rohrboden-Verbindungsmethode werden von TANPERA-Ingenieuren basierend auf Fluidtemperaturen, erforderlichen Druckverlusten und Fluidtyp bestimmt. Dimensionierung, Fertigung und technischer Kundendienst werden vom Tanpera-Projektteam bereitgestellt.
Über den Rohrbündelwärmetauscher
TANPERA Rohrbündelwärmetauscher können je nach Prozessanwendung als U-Rohr- oder Geraderohr-Einheiten ausgelegt werden. Rohrtyp, Material, Wandstärke und Rohrboden-Verbindungsmethode werden von TANPERA-Ingenieuren basierend auf Fluidtemperaturen, erforderlichen Druckverlusten und Fluidtyp bestimmt. Dimensionierung, Fertigung und technischer Kundendienst werden vom Tanpera-Projektteam bereitgestellt.
Rohrbündelwärmetauscher werden in vielen Branchen wie Textil, Lebensmittel, Chemie, Petrochemie und Schifffahrt eingesetzt, in Anwendungen einschließlich Ölkühlung-Heizung, Wasserkühlung-Heizung und Kompressor-Luftkühlung sowie in vielen Industrieanlagen. Rohrbündelwärmetauscher können aus Kupfer, Kohlenstoffstahl, Edelstahl, Titan und vielen anderen Materialien gefertigt werden.
Hauptmerkmale
- U-Rohr- oder Geraderohr-Designoptionen je nach Prozessbedingungen.
- Ingenieurtechnische Rohr- und Anschlussauswahl gemäß Fluidtemperatur, Druckverlust und Fluidtyp.
- U-Rohr-Lösungsvorteil in Prozessen mit hoher Temperaturdifferenz und Reinigungsanforderung.
- Kupfer-, Kohlenstoffstahl-, Edelstahl-, Titan- und projektbasierte Legierungsoptionen.
Installation und Inbetriebnahme
Vor der Installation müssen hydraulische Anschlüsse, Filtration und die Ausdehnungslösung gemäß Projektdesign geplant werden. Bei der Inbetriebnahme sind Druckprüfung, Durchflussregelung und Temperaturkontrolle durchzuführen. Das Tanpera-Technikteam bietet Vor-Ort-Support und Schulungen.
Kundendienst
Regelmäßige Inspektion und Leistungsmessung helfen, die Systemeffizienz langfristig zu erhalten.
Product Variants
Tank Suction Heat Exchanger
TANPERA TGB Series Tank Suction Heat Exchangers are designed to facilitate the transfer of liquids stored at low temperature or that solidify. They heat the liquid before pumping by reducing its viscosity. Widely used in chemical, food, and storage facilities.
Steam Generating Heat Exchanger

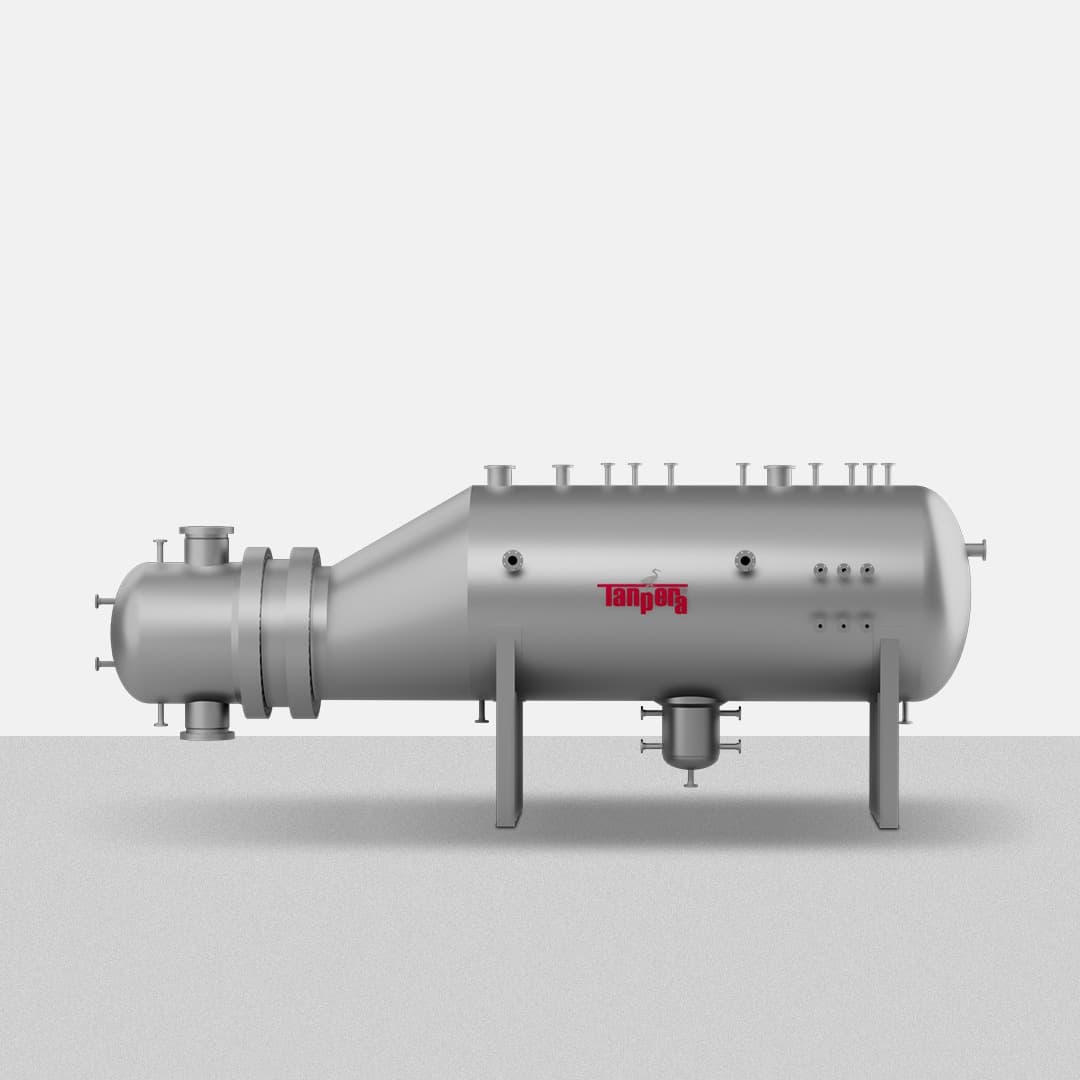

TANPERA TGB Series Steam Generating Heat Exchangers produce pure steam using energy sources such as dirty steam, thermal oil, or hot water. They meet the need for clean, reliable steam in hygiene-critical sectors such as food and pharmaceuticals.
Steam Condenser Heat Exchanger

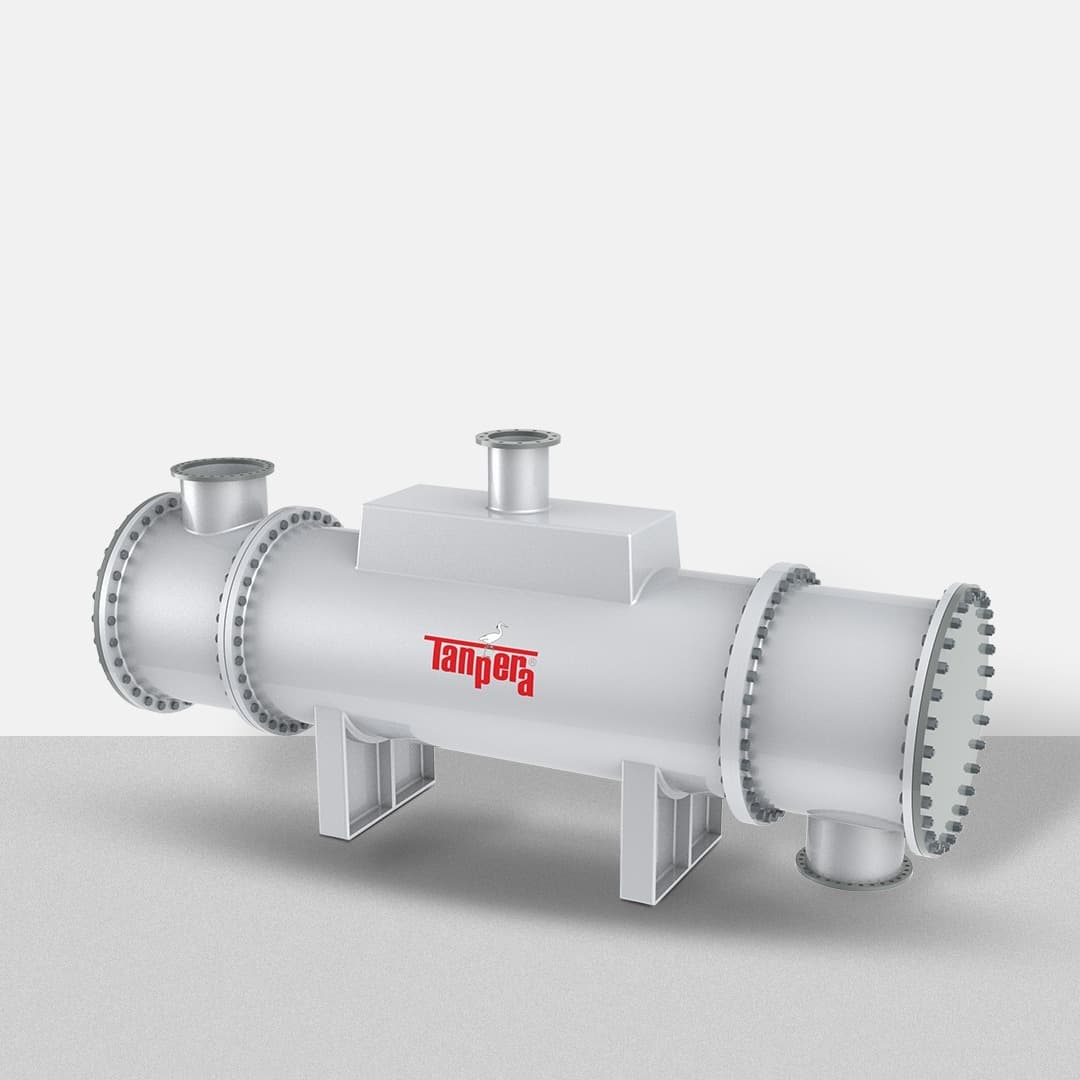

TANPERA TGB Series Steam Condenser Heat Exchangers deliver high performance in hot-water production using the energy of saturated or superheated steam, or in cooling vapor-phase fluids under vacuum. Preferred for energy recovery in industrial plants, particularly power plants.
Häufig gestellte Fragen
Ein Rohrbündelwärmetauscher ist ein industrieller Wärmetauscher, bei dem ein Fluid in den Rohren strömt und das andere auf der Mantelseite zirkuliert, um Wärme zu übertragen. Rohrbündel- und Mantelkonstruktion widerstehen hohem Druck und hoher Temperatur; verbreitet in Dampfkondensation und Prozessheizungsanwendungen.
Er liefert zuverlässige Leistung bei hohem Betriebsdruck und hoher Temperatur; bevorzugt für Dampf, Kondensat und aggressive Mantelseiten-Fluide. Innenrohrreinigung und Einzelrohraustausch sind möglich. Obwohl größer als Plattenwärmetauscher, bietet er eine langlebige Lösung unter schweren Industriebedingungen.
Er wird aus Kupfer, Kohlenstoffstahl, Edelstahl, Titan und projektbasierten Legierungen gefertigt. Rohrtyp, Material, Wandstärke und Rohrboden-Verbindungsmethode werden von TANPERA-Ingenieuren basierend auf Fluidtemperatur, Druckverlust und Fluidtyp bestimmt.
Eingesetzt in Kraftwerken, Raffination und Petrochemie, Lebensmittelpasteurisierung, Dampfsystemen, Schifffahrt, HLK-Zentralanlagen und Abwärmerückgewinnungsprojekten. Dampfkondensator-, Economizer- und Rekuperatoranwendungen gehören zu dieser Familie.
Er gewinnt Wärme aus Abwasserdampf, Abgas und Prozessaustritten zurück und reduziert den Brenstoffverbrauch. Er arbeitet stabil bei hohen Temperaturdifferenzen und erhöht System-COP und Effizienz in zentralen Leitungen und industriellen Kesselkreisen.
Fluiddurchflüsse, Ein-/Austrittstemperaturen, Phasenzustand (Dampf/Kondensat), Betriebsdruck, Verschmutzungsfaktor und Einbaubeschränkungen sind erforderlich. Tanpera liefert thermodynamische Berechnung und Materialauswahl gemeinsam nach ASME/EN-Ansatz.
Eine jährliche Generalinspektion und Druckprüfung wird empfohlen; bei starker Verschmutzung kann chemische oder mechanische Reinigung des Rohrbündels erforderlich sein. Anoden- und Korrosionsschutz sollten in Meerwasseranwendungen regelmäßig überwacht werden.
Sie können die Broschüre und das Bedienungshandbuch als PDF auf der Registerkarte Dokumente der Produktseite herunterladen. Aktuelle technische Unterlagen werden regelmäßig in diesem Bereich veröffentlicht.
Sie können Ihre Projektdaten über das Angebotsformular auf der Produktseite übermitteln oder unser Vertriebsteam unter sales@tanpera.com kontaktieren. Unser Ingenieurteam meldet sich für Dimensionierung und Preisgestaltung auf Basis Ihrer Projektdaten.
